超速照相雷達警示器安裝 DIY
2013.09.18 作者:OPTION
產品提供/偉富恆(04)2665-6905
垂直車外接受器
可延長警示距離
依照目前警方測速的方式來區分,最容易被拍照的相機當以流動式照相機莫屬,這款以發射雷達波方式,偵測物體移動的速度,是目前應用最廣泛的器材,如果想要避免被流動式照相機拍攝到,最正確的方式是加裝設有「導波管」接受器的GPS雷達偵測器。所謂「導波管」就是用來接收警方雷達測速訊號的裝置,因此不論式該雷達測速照相機式否為固定式或流動式,只要有發射雷達訊號,偵測器就會發出警告聲響,提醒車主要減速,這比單純只能掌握定點式照相桿的衛星導航來說,效率與準確度都更好,不過同樣是具有導波管的雷達偵測器,還可分成無線分離式與一體式兩種。

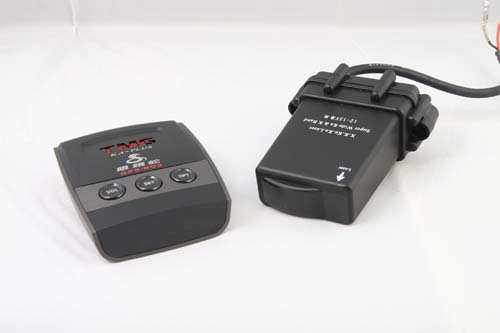

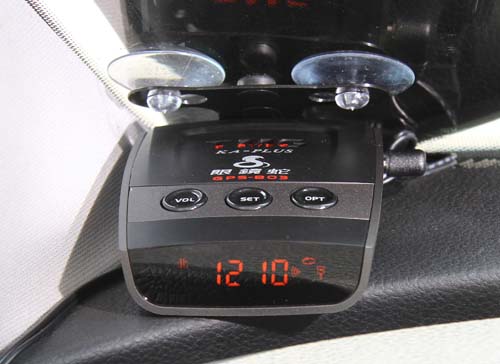

產品簡介:這組響尾蛇GPS-803雷達警示器,室外導波管採用無線訊號傳輸,節省配線麻煩外,還另外設有ACC轉速訊號感應啟動功能,只要車輛屬於熄火狀態室外機便會自動停機,避免電瓶電力在無形中造成浪費。建議售價:12000元 |
前者就是利用一台室內警告主機,搭配車外接受機,進行照相雷達電波的偵測,且彼此之間訊號的傳遞是利用無線傳輸的方式達成。此項科技的優點,首先在於可避免隔熱紙訊號阻隔的問題,傳統單一主機測速器,由於雷達電波接收器(即導波管)位於室內主機內,因此當車輛前擋貼有金屬材質的隔熱紙時,就有可能使雷達電波未能完全傳透進車內,導致測速器發出警告的距離過短,車主無法有足夠的距離進行減速,而落得裝測速器還要繳紅單錢的窘境。其次由於採用無線傳輸科技,因此可減少車內外機相互配線的問題,如此一來可以省卻複雜的安裝工程,減少線組在車內繞來繞去的困擾。
作業要點1:室外導波管需加裝電源線才能作動,電源線共分成正負兩條,可從外觀上的顏色來區分,紅色連接正極,黑色連接負極,安裝時不可搞錯。 |
施工時間:0.5小時
施工難度:★★
作業要點2:室外導波管的固定角度,建議採用垂直方式來安裝,可提高雷達波的偵測能力,增加警示距離,讓車主有時間反應。 |
作業要點3:車內主機同樣需加裝電源線才能作動,通常是使用點菸器插座來供電,電源線在佈置時記得放在腳踏墊下方,不能影響油門煞車踏板的操作。 |

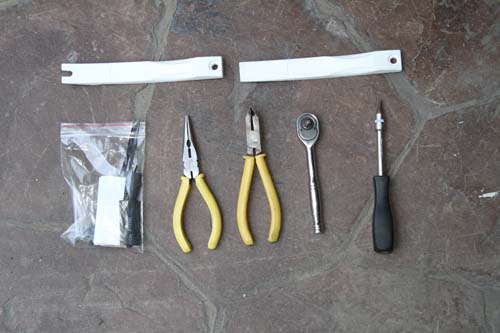

使用工具:斜口鉗、尖嘴鉗、塑膠扳手、套筒扳手、星形套筒、束帶。 |
使用星形起子拆卸水箱護罩這次示範的車款為Passat B7車型,該車的水箱護罩面積頗大,非常適合用來安裝室外接受器之用。 |

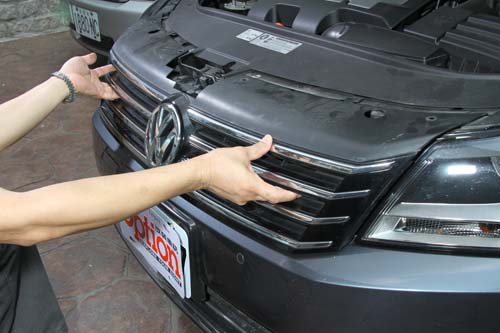

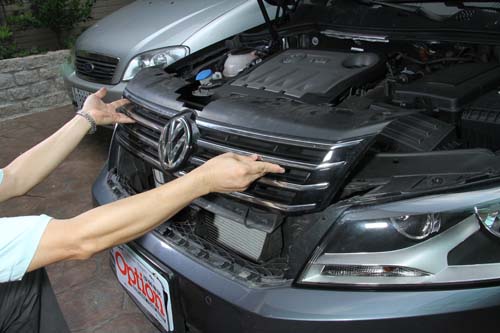

向後拉開水箱護罩將水箱護罩上方星形螺絲全部拆卸下來後,將雙手抓住水箱護罩,然後稍微用力向後拉,就能將其與前保桿分離。 |
取下水箱護罩之後就可將水箱護罩取下,記得放置在安全不會碰撞到的地方,要不然原廠水箱護罩可是不便宜。 |

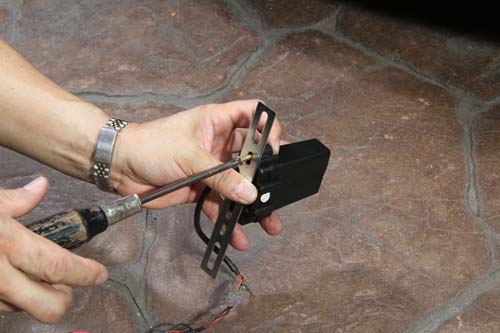

安裝固定支架將室外接受器的基本固定支架以螺絲鎖上去,記得螺絲起子的力道要適中,不用鎖太大力,將塑膠製的接受器鎖裂了。 |
設計固定支架結構由於不同車款的水箱架構造也不一樣,有時需花一點心思設計支架的角度,才能將室外接受器牢牢固定 |

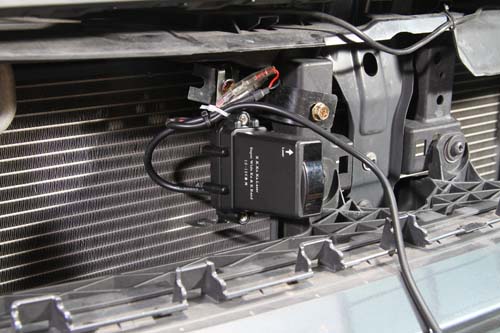

反覆測試支架角度經過多次比對與安裝後,確認需多加裝一組支架,才能將室外接受器以垂直方式固定在水箱架上。 |
將電源線固定好之後就可以開始進行電源線的安裝,此時先將室外接受器這邊的電源線接頭安裝並且使用束帶固定好。 |

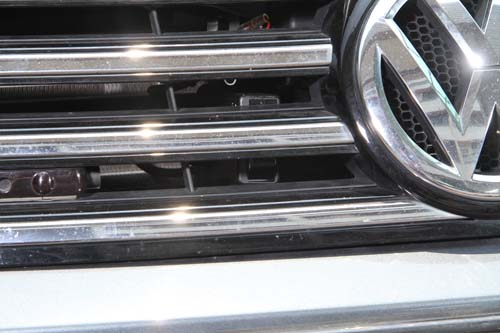

將水箱護罩裝回將水箱護罩依照剛剛拆卸的步驟裝回車上,此時可以從飾條的間隙中,隱約看到室外接受器的蹤影。 |
尋找間隙拉進引擎室接著尋找大燈與水箱架之間的空隙,將接受器的電源線拉進引擎室內,準備進行接電動作。 |

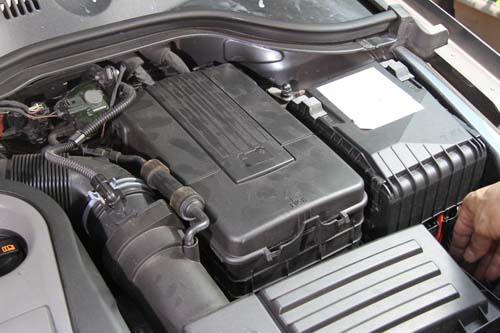

找到電瓶的位置從引擎室中找出電瓶正確的位置,有些進口車都會另外設計一個盒子來放置電瓶以利隔熱,想找出來並不難。 |

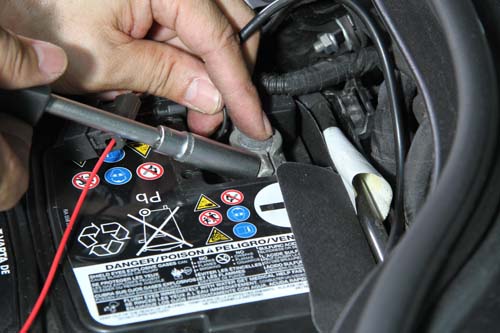

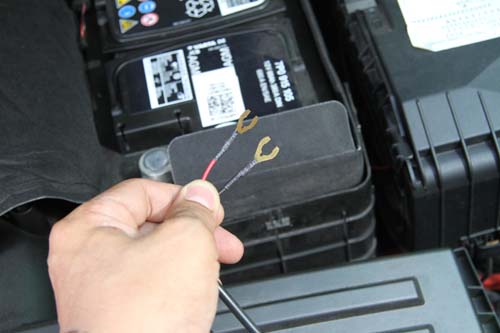

先安裝負極電線安裝電源線時需拆卸電瓶樁頭固定螺絲,使用10號套筒即可,不過記得先安裝負極電線比較安全。 |

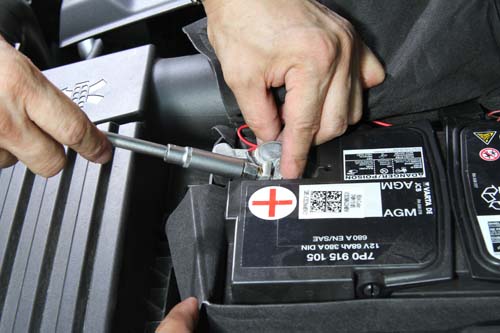

再安裝正極電線如果先裝正極線的話,一旦負極線接觸到車體就會發出火花,容易發生危險,所以才需要先裝負極線。 |

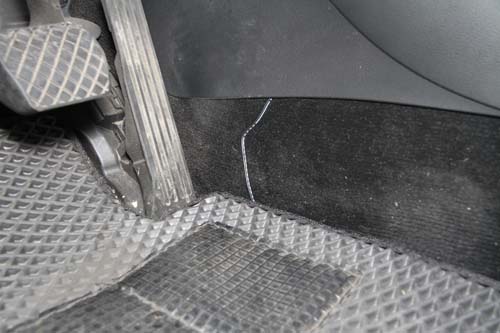

安裝車內主機電源線車內主機的電源線直接使用點菸器插座即可,在將電線從排檔座向下佈置,經過腳踏墊底下,往A柱拉。 |

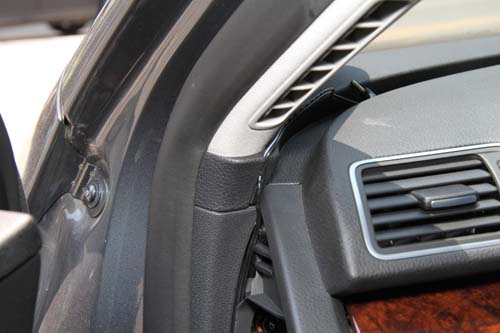

利用A柱飾板隱藏電線往A柱上方拉線時,可以利用A柱上的膠條或飾板來隱藏電線,如此完工後的美觀程度會較高。 |

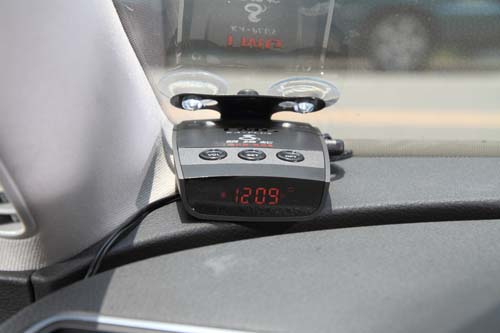

完成!接著將室內主機的吸盤架裝上去,然後吸到前擋玻璃上,啟動電源確認與室外接受器聯繫無誤後,便完成此項安裝工作。 |
-
